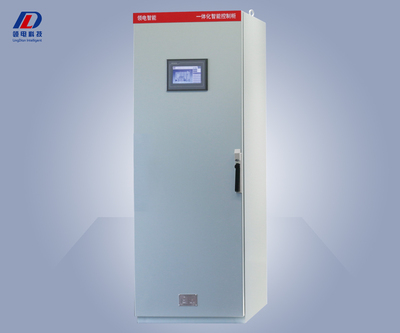

LDC送風機一體化智能控制柜_LDB送風機一體化智能控制箱_送風機一體化智能控制低壓電氣及低壓成套設備
1、產品概述
送風機控制器排風機控制器包括控制單元和通信單元電量計量單元，通過時間計劃、環境檢測、聯鎖等方式實現自動控制啟停機組，使用該產品安裝調試方便，解決大量二次元件，以及人工成本，縮短發貨周期，為用戶節約了很大的研發成本，生產成本。
2、產品功能
1) 集成送風機電控箱二次電路；
2) 手動/遠程-自動控制；設備自檢；CO濃度檢測；風機負載率檢測、空氣質量檢測、區域環境品質檢測；設備定時啟停控制；變頻器控制；風閥連鎖控制；外部聯動；提供風機啟動超時、過載、斷相、不平衡、欠載、漏電、阻塞保護、斷電恢復；
3) 提供風機及電控箱故障位置和原因，便于快速檢修設備。
4) 實時跟蹤、記錄送風機工作效率及能耗數據；
3、技術指標
供電電源 | DC24V |
功率 | <5W |
安裝方式 | 固定安裝、導軌安裝 |
通訊方式 | Modbus TCP/IP |
尺寸 | 275mm*135mm*45mm |
工作溫度 | -25℃~55℃ |
海拔高度 | 2000米以下 |
防護等級 | IP30 |
浪涌抗擾度 | 3級 |
4、控制器端子功能表
類別 | 端子符號 | 描述 | 功能 |
電源 | V+ V- GND | 24VDC |
|
模擬輸入 | AI（1~8） | 模擬量輸入端子（1~8） | 1、輸入范圍：4mA~20mA; 2、輸入阻抗：500Ω |
數字輸入 | DI（1~20）-COM | 數字輸入（1~20） |
|
模擬輸出 | A0（1~4） | 模擬輸出（1~4） | 1、輸出范圍：4mA~20mA; 2、輸出阻抗：500Ω |
數字輸出 | DO(1-9) | 數字輸出（1~9） | 注意：DO9為常閉式輸出 |
通訊 | 485A1~485B1 | RS485 | 標準RS485口； |
485A2~485B2 | RS485 | 標準RS485口； |
Ethernet1 | 組網、調試接口； |
Ethernet2 | 云端鏈接接口； |
電壓輸入 | 電壓采樣為電阻列分壓輸入。 |
電流輸入 | 電流采樣為電流互感器差分輸入。 |
5、型號及含義
6、符合標準
1) GB/T 15969.2-2008可編程控制器第2部分：設備要求和測試
2) GB/T 14598.2-2011量度繼電器和保護裝置第1部分：通用要求
