人機觸摸屏

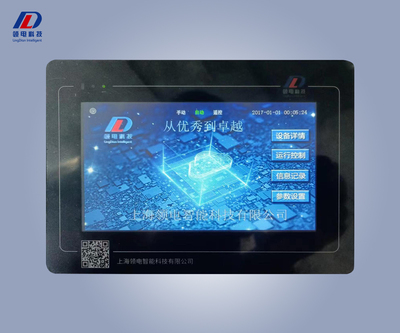

DMG系列彩色人機界面觸摸屏

觸摸屏為本地人機操作界面，顯示設備運行參數與故障聲光報警，可現場控制設備運行、調整控制方式?？蛇x配5英寸、7英寸等不同規格液晶屏。

一、產品概述

DMG系列彩色人機界面觸摸屏以低功耗CPU為核心，傳承宇電經典的低功耗高可靠性設計理念，內嵌功能強大且應用靈活高效的軟件，支持市面上主流品牌的智能儀表、PLC、變頻器等設備，可廣泛應用于各類工業、科研及民用現場。

二、功能特點

一體化配電箱柜配備人機操作界面——觸摸屏，具備以下功能：

1、操作記錄、故障記錄。

2、二級權限密碼，防止誤操作。

3、可視化操作，分辨率800×480的寬屏顯示，畫面清晰，畫質細膩，讓操作員具有舒適的視覺感受。

4、聲光報警、語音提示；采用長壽命LED背光，設備能耗小，觸摸屏的使用壽命長且屏幕亮度高，色彩均勻，表現力更強。

5、多種通訊模式，配備2個RS232串口和1個RS485串口,以及1個SD卡接口。

6、配備應用程序，采用工業應用最廣泛，量產時間最久，久經考驗的8051 內核。系統自帶豐富的對象庫和圖形，也可以自定義圖形，且支持導入如BMP、JPG、GIF格式的圖片，可隨心所欲地繪制出各種工業界面；系統還有豐富的動畫連接方式，如閃爍、填充、移動等，使界面生動、直觀。

7、顯示實時數據、設置控制參數；強大的數據處理功能，可以保存、查看各種數據，制作報表和各類趨勢圖。

8、動態圖形顯示，便于現場跟蹤分析；多等級安全配置，可通過用戶管理和安全區的相互配合來共同保證組態工程運行的安全性。

三、技術指標

四、接口形式（尺寸圖），接口圖（尺寸圖）
